La progettazione acustica dell'isolamento di facciata
PREMESSA
Obiettivo della presente brochure è quello di fornire indicazioni riguardo l’isolamento acustico di facciata, in particolare approfondire i seguenti punti fondamentali:
progettazione acustica del nodo primario
progettazione acustica del nodo secondario
posa del serramento
Prima di approfondire quanto sopra è opportuno richiamare alcuni concetti relativi all’isolamento acustico di facciata.
DEFINIZIONE
La norma UNI 11367:2010 riporta la seguente definizione relativamente alla facciata.
Facciata: chiusura di un ambiente che delimita lo spazio interno da quello esterno; può essere orizzontale, verticale o inclinata e può essere caratterizzata dalla compresenza di elementi opachi e trasparenti, con o senza elementi per impianti e sistemi di oscuramento, ventilazione, sicurezza, controllo o altre attrezzature esterne.

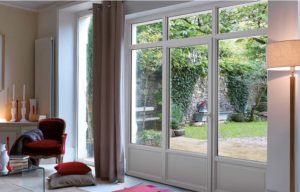

Serramenti
LA PROGETTAZIONE ACUSTICA
Occorre considerare che l’isolamento acustico di facciata risulta fortemente condizionato dal potere fonoisolante del serramento (telaio + vetro ed eventuale cassonetto). Di conseguenza il soddisfacimento degli obiettivi di fonoisolamento prefissati dipende essenzialmente dal potere fonoisolante (Rw) del serramento correttamente montato.
Pertanto il progetto acustico dovrà definire la minima prestazione del serramento (Rw) tale da garantire, con un margine di almeno 2/3dB, l’isolamento acustico di facciata di legge (definito dall’indice D2m,nT,w). Si ricorda che i valori limite dell’isolamento di facciata (fissati dal DPCM 05/12/97) dipendono dalla destinazione d’uso dell’edificio.
Riguardo la progettazione l’isolamento acustico normalizzato di facciata (D2m,nT) dipende dal potere fonoisolante della facciata vista dall’interno e dalle dimensioni degli ambienti quali l’area della superficie vista dall’interno e dal volume (e dall’influenza della forma esterna della facciata, che in generale a titolo cautelativo viene trascurata).
La progettazione del nodo primario (controtelaio) e del nodo secondario (finestra) sono fondamentali per la riuscita dell’isolamento acustico di facciata desiderato. Pertanto è fondamentale per non avere eventuali problemi a lavori ultimati, progettare l’intervento facendosi “guidare” da schede di progettazione certificate.

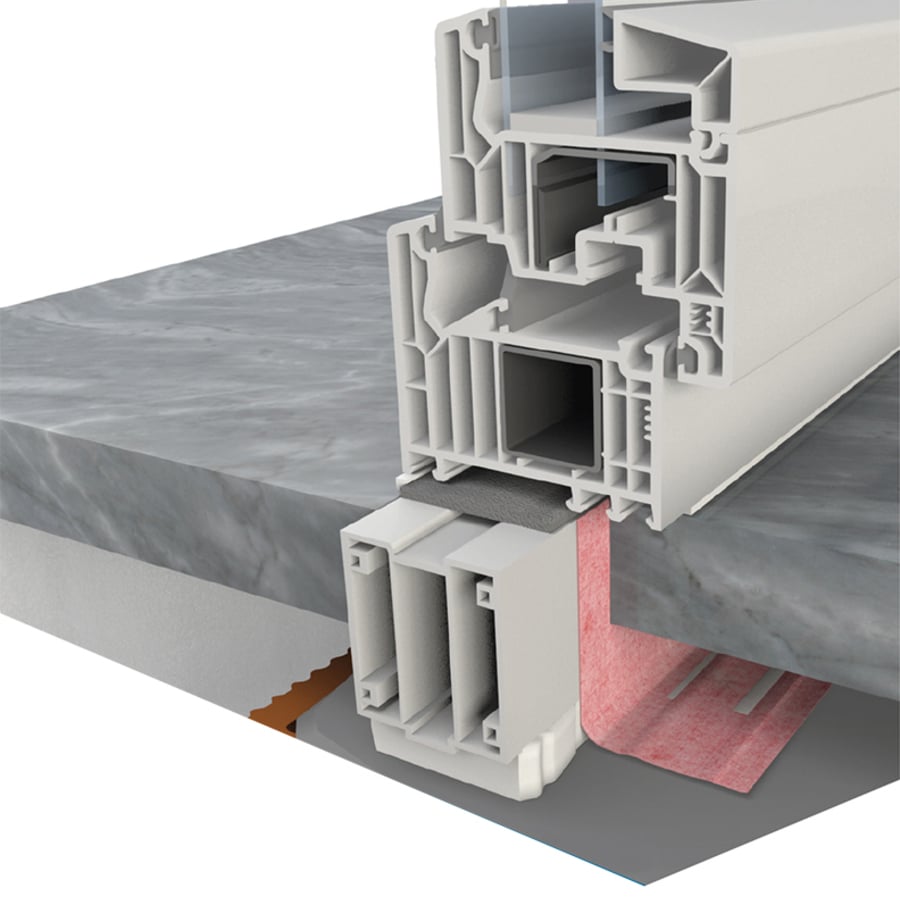

Nodo Primario
Molto spesso non viene considerato, ma è un elemento fondamentale per non vanificare il risultato finale. Quindi è importante sceglierne uno certificato e progettare la sua collocazione in posizione “extra luce” ed accertarsi che il serramentista provveda al relativo fissaggio meccanico e sigillatura con prodotti di consumo certificati.
Nodo Secondario
La prima raccomandazione è quella di scegliere produttori che abbiano una filiera di produzione certificata da un ente esterno che applichi severi controlli di verifica.
Molto spesso quando dobbiamo scegliere una finestra con un buon abbattimento acustico ci concentriamo solo sul vetro, che sicuramente ha un’importanza primaria, ma non è la sola componente da considerare.
Infatti se la richiesta di abbattimento del serramento supera i 40 dB, il solo vetro anche se certificato per tale prestazione non è più sufficiente.
Cosa fare quindi in tali circostanze?
Le possibilità sono molteplici. La prima è prevedere un vetro ancora più performante, che compensi la perdita di abbattimento acustico del telaio. Tuttavia è necessario prestare grande attenzione in quanto il peso potrebbe inficiare sulla tenuta delle cerniere.
Un’altra possibilità è richiedere una guarnizione aggiuntiva, che generalmente può determinare un incremento di circa 1 dB .
Una componente che migliora il risultato finale è la ferramenta perimetrale (con più punti di chiusura) del serramento in modo da garantire una migliore aderenza tra anta e telaio.
In condizioni di abbattimenti acustici molto importanti, un triplo vetro ed uno spessore di anta e telaio maggiorati danno sicuramente un risultato finale eccellente.
Una verifica che potete fare per scegliere un serramento di qualità è quella di controllare che il telaio fisso non sia planare, ma che invece abbia una pinna intermedia che permetta una barriera contro il suono.
Vetri: abbiamo detto che sono parte fondamentale per l’abbattimento acustico di facciata
La stratigrafia dei vetri dovrà essere di differenti spessori con pellicole PVB specifiche: tale combinazione tende a “spezzare” l’onda sonora.
Posa in Opera
È l’ultima fase, ma importantissima.
Il montatore deve lavorare seguendo uno schema di posa scelto a monte dal Progettista.
È necessario che gli operatori siano in possesso di diplomi che ne attestino la preparazione.
I materiali di consumo sia per l’installazione del controtelaio che della finestra devono essere scelti prima e dovranno rispondere alle certificazioni richieste. Il serramentista dovrà fornire al Progettista tali certificazioni.
Una manutenzione ordinaria del serramento è fondamentale per far sì che nel tempo siano controllate tutte le componenti che rendono performante il prodotto. È quindi consigliato farsi sempre rilasciare un libretto di uso e manutenzione e inoltre programmare col serramentista un calendario di assistenza.
Conclusioni
Se viene seguita la filiera sopra descritta, arriviamo al termine del lavoro certi che siano stati adottati tutti gli interventi per garantire un abbattimento acustico in linea con le aspettative del cliente. Tale procedura ci mette al riparo da eventuali contestazioni.

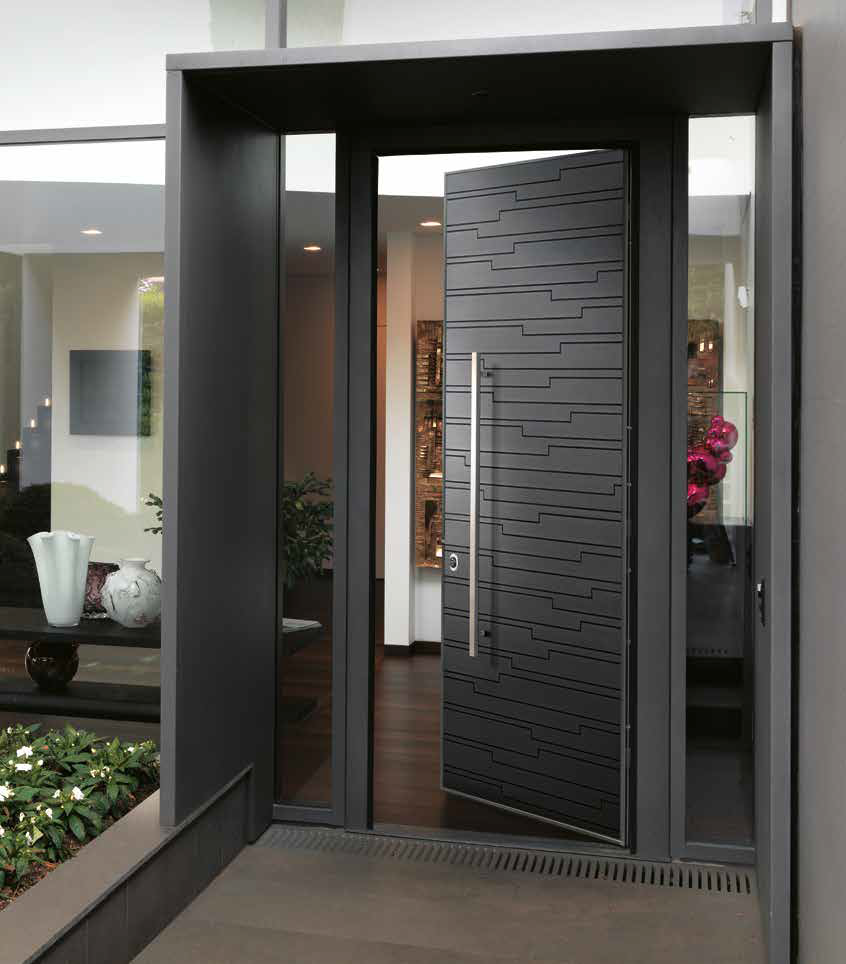

Porte Blindate
Anche in questo caso valgono le considerazioni fatte per i serramenti, ovvero accertarsi della qualità della ditta di produzione, fare una progettazione del nodo primario e secondario.
NODO PRIMARIO
Generalmente il controtelaio delle porte blindate viene sempre montato “extra luce” per ovvi motivi di sicurezza e viene affidato al muratore che provvede a murarlo.
Nel caso in cui dobbiamo garantire anche un abbattimento acustico, tale procedura non è sufficiente. Quindi è preferibile far montare il controtelaio direttamente al serramentista che con tiras chimici assicurerà la tenuta meccanica. Inoltre dovrà anche usare bande espandenti certificate per garantire quindi l’abbattimento acustico richiesto.
NODO SECONDARIO
Quando si sceglie una porta blindata, generalmente controlliamo la certificazione in classe antieffrazione, ma obbligatoriamente le aziende di produzione devono avere anche tutte le altre certificazioni, tra cui quella di isolamento acustico.
Comunque, oltre alla certificazione, si consiglia di scegliere una porta con soglia inferiore e relativa guarnizione di tenuta, ed eventuali kit di insonorizzazione.
POSA IN OPERA
Nella posa in opera di una porta blindata ci sono meno margini di manovra rispetto ad un infisso. Possiamo agire nel nodo primario come già descritto. Inltre è opportuno sigillare tra controtelaio e telaio con relativo beneficio in termini di abbattimento acustico.

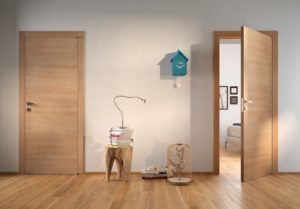

Porte Interne
Esiste anche la possibilità di poter isolare acusticamente le stanze interne (p.e. camere di albergo), con porte dedicate. Anche per questi articoli è importante effettuare una posa certificata, per non vanificare la peculiarità della porta. Inoltre essendo molto pesanti occorre un ancoraggio meccanico su un muro “robusto” .
Tali porte sono dotate di una soglia inferiore. Devono essere correlate di certificazione acustica.
Inoltre ci sono aziende che fanno prodotti che esteticamente sono in linea con le eventuali altre porte non insonorizzate.
Da sempre noi di CasaFinestra collaboriamo con aziende che offrono prodotti completi di certificazione di isolamento acustico, che siano essi infissi, blindati o porte da interno.
Abbiamo selezionato aziende capaci di offrire non solo le certificazioni, ma anche kit accessori aggiuntivi per un abbattimento acustico ulteriore.
Inoltre, la scelta dei materiali di posa ha fatto realmente la differenza nei nostri lavori di riqualificazione acustica : l’utilizzo di prodotti di consumo certificati è fondamentale per rendere al meglio l’efficacia del risultato finale.
È da questa somma di fattori che nasce Finestra Ideale, il nostro progetto per la riqualificazione della casa su misura per ogni cliente, in grado di fornire certificazioni anche sotto il profilo acustico, e garantire ai nostri clienti un ottimo comfort abitativo.
